一、项目概述
本方案旨在为[医院名称/医疗机构名称]设计一套安全、*、稳定的医用气体供应系统，满足医院日常医疗、手术、急救等各环节对医用气体的需求。该医疗机构规划有[X]个科室，[X]张病床，预计日门诊量为[X]人次。
二、设计依据
1. 《医用气体工程技术规范》GB 50751 - 2012
2. 《建筑设计防火规范》GB 50016 - 2014（2018年版）
3. 《氧气站设计规范》GB 50030 - 2013
4. 医疗机构提供的建筑布局图、科室分布及用气需求资料
三、气体种类及需求分析
1. 氧气：用于呼吸支持、手术麻醉、急救等，是用量*的医用气体。根据科室分布及病床数量，预计全院氧气*小时用量为[X]m³/h，平均小时用量为[X]m³/h。
2. 笑气：主要用于牙科*、小手术麻醉及分娩镇痛。预计*小时用量为[X]m³/h，平均小时用量为[X]m³/h。
3. 二氧化碳：用于腹腔镜手术及胃肠镜检查。*小时用量为[X]m³/h，平均小时用量为[X]m³/h。
4. 医用压缩空气：作为医疗设备动力源，驱动呼吸机、麻醉机等。*小时用量为[X]m³/h，平均小时用量为[X]m³/h。
四、气源选择
1. 氧气：采用液氧储罐作为主气源，配备[X]台汽化器，确保液态氧能稳定转化为气态氧供医院使用。同时设置[X]组氧气瓶组作为备用气源，在主气源故障时可自动切换，保障氧气不间断供应。
2. 笑气：使用笑气瓶组供应，通过汇流排将多个气瓶连接，实现集中供气。根据用量及更换周期，配备[X]组常用瓶组和[X]组备用瓶组。
3. 二氧化碳：采用二氧化碳瓶组供气，配置与笑气类似，满足使用和备用需求。
4. 医用压缩空气：选用[品牌及型号]空气压缩机，配置空气净化装置，去除压缩空气中的水分、油分和杂质，确保输出的压缩空气质量符合医用标准。同时设置储气罐，稳定供气压力，调节气量波动。
五、管道系统设计
1. 管材选择：氧气、笑气、二氧化碳管道采用*紫铜管，具有良好的耐腐蚀性和清洁度，能有效防止气体污染。医用压缩空气管道选用无缝钢管，确保强度和密封性。
2. 管道布局：根据医院建筑布局和科室用气需求，设计合理的管道走向。主管道沿走廊吊顶内敷设，分支管道通过竖井或墙内预埋管引至各科室和病房。管道安装保持一定坡度，便于排水和排气。
3. 连接方式：紫铜管采用焊接连接，无缝钢管采用氩弧焊打底、手工电弧焊盖面的焊接方式，确保连接牢固、密封可靠。在管道分支、转弯及阀门连接处设置固定支架，防止管道位移和振动。
4. 标识与色标：所有医用气体管道均按照国家标准进行标识和色标，氧气管道为天蓝色，标识“氧气”字样；笑气管道为银灰色，标识“笑气”；二氧化碳管道为铝白色，标识“二氧化碳”；医用压缩空气管道为浅蓝色，标识“压缩空气”，便于区分和维护。
六、终端设备配置

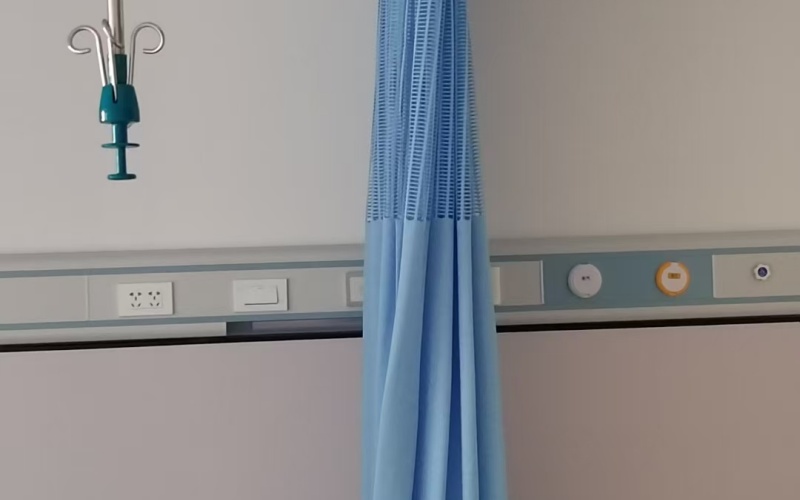

1. 病房终端：每个病床床头设置氧气、医用压缩空气终端，采用插拔式快速接头，方便患者使用和设备连接。部分病房根据需求设置笑气和二氧化碳终端。
2. 手术室终端：手术室内配备多种气体终端，包括氧气、笑气、二氧化碳、医用压缩空气及麻醉废气排放终端。终端采用国际标准的插拔式接头，且具有防误插设计，确保手术过程中气体供应安全、准确。
3. 特殊科室终端：如重症监护室（ICU）、急诊科等特殊科室，根据其高要求的用气特点，增加终端数量和备用气源接口，保障紧急情况下的气体供应。
七、监控与报警系统
1. 气源监控：在液氧储罐、气瓶组、空气压缩机等气源设备处安装压力传感器、液位传感器等，实时监测气源压力、液位、运行状态等参数，并将数据传输至中央监控室。
2. 管道监控：在主管道和分支管道上设置压力监测点，监测管道内气体压力，当压力超出设定范围时，自动报警。同时，安装泄漏检测装置，及时发现并报警管道泄漏情况。
3. 报警系统：中央监控室设置集中报警装置，当气源、管道出现故障或异常时，能立即发出声光报警信号，并显示故障位置和类型。报警信号同时传输至医院总值班室和相关维修人员手机，确保及时响应和处理。
八、安全措施
1. 防火防爆：氧气、笑气等气体具有助燃或易燃易爆特性，因此在气源站、管道敷设区域等设置防火防爆设施，如防火墙、泄压装置、灭火器材等。电气设备采用防爆型，防止电气火花引发火灾爆炸事故。
2. 通风换气：气源站、设备间等场所设置良好的通风系统，确保室内空气流通，及时排出泄漏的气体，防止气体积聚形成危险环境。
3. 操作规范：制定完善的医用气体系统操作规范和管理制度，对操作人员进行专业培训，严格按照操作规程进行设备启停、气体充装、管道维护等操作，避免因人为失误引发安全事故。
