以下是山东固齐力整理的关于医用气体管道系统设计的专业文档，供您参考或直接使用：

1. 系统概述
医用气体管道系统是医院生命支持系统的核心组成部分，主要用于输送氧气（O₂）、负压吸引（Vacuum）、压缩空气（Medical Air）、笑气（N₂O）、二氧化碳（CO₂）等医疗气体至临床终端。其设计需符合安全性、可靠性、连续性三大原则，并遵循国家标准 GB 50751-2012《医用气体工程技术规范》 及国际标准 ISO 7396-1。

2. 设计核心原则
安全*：防泄漏、防污染、防错接
冗余备份：关键气体（如氧气、负压）需双路供气
分区供应：按病区、手术室、ICU等分区独立供气
压力稳定：终端压力波动范围≤±10%
材质兼容：气体特性与管道材料化学兼容

3. 系统设计要点

3.1 气源系统
| 气体类型   | 气源配置要求                  | 备份方案               |
|------------|-------------------------------|------------------------|
| 氧气   | 液氧罐 + 汇流排               | 双罐自动切换 + 瓶组备份 |
| 负压吸引| 中央真空泵机组（≥2台）       | N+1 冗余               |
| 压缩空气| 无油空压机（带干燥过滤）      | 100% 备用              |

3.2 管道网络设计
材质选择：
氧气/笑气：脱脂医用铜管（C12200）
负压/压缩空气：不锈钢管（SUS304/316L）
管径计算：
依据 流量-压力损失公式：$$\Delta P = \frac{f \cdot L \cdot \rho \cdot v^2}{2 \cdot D}$$
（其中：ΔP=压降，f=摩擦系数，L=管长，ρ=气体密度，v=流速，D=管径）
设计流速限制：氧气≤8m/s，负压≤15m/s
环路设计：
主干管采用闭环回路（见图1）
分支管采用区域阀门箱隔离

[医用气体管道环路示意图]
图1：双路供气闭环系统示意图

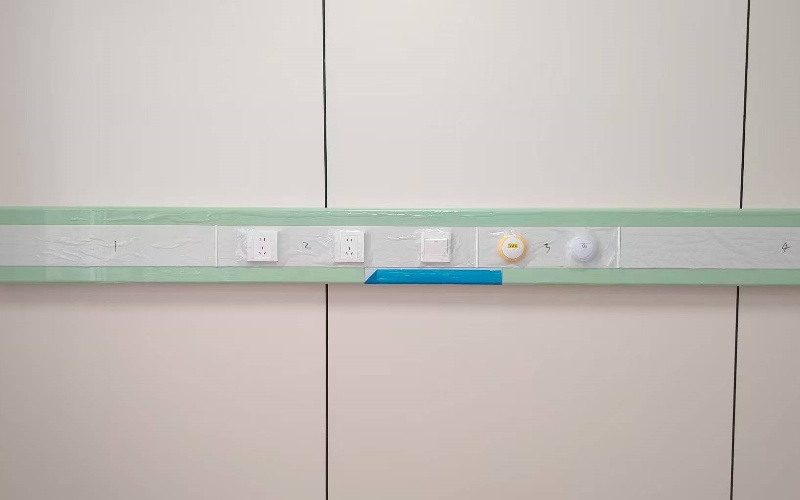

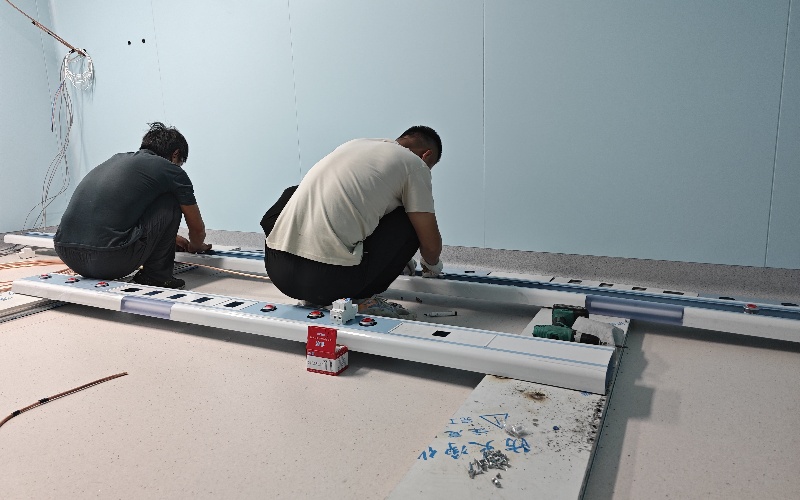

3.3 终端设备
终端插头：符合 DISSS 标准，不同气体采用不可互换接口
压力要求：
| 气体       | 工作压力范围 (MPa) |
|------------|---------------------|
| 氧气       | 0.4~0.45            |
| 负压吸引   | -0.03~-0.07         |


4. 安全防护措施
1. 报警系统（三级监控）：
气源低压/耗尽报警
管道压力异常报警
备用系统启动报警
2. 防错接设计：
气体终端颜色标识（氧气：白色，负压：黄色）
机械防误插结构
3. 静电防护：
铜管系统接地电阻≤10Ω
法兰间跨接铜导线

5. 验收标准（关键项）
| 检测项目         | 标准要求                  | 测试方法               |
|------------------|---------------------------|------------------------|
| 管道气密性       | ≤0.5%/h (24h压降)         | 保压测试（1.5倍工作压力）|
| 气体纯度         | O₂纯度≥99.5%，油份≤0.1mg/m³ | 色谱分析仪             |
| 终端流量         | 氧气≥50L/min（自由流）    | 流量计实测             |

6. 设计文件交付要求
1. PID 工艺流程图（标注控制逻辑）
2. 管道轴测图（含标高、管径、焊缝编号）
3. 材料清单（符合 YY/T 0186 标准）
4. 风险评估报告（FMEA 分析表）

注：本设计需由医疗气体工程专项资质单位实施，施工前需通过医院院感科、设备科、消防部门联合审批。
