一、项目概述

本设计旨在为[医院名称]病房区域构建一套安全、*、稳定的中心供氧系统，满足各科室病房患者的日常用氧需求，保障医疗救治工作顺利开展。

二、设计依据

《医用气体工程技术规范》GB 50751-2012

《建筑设计防火规范》GB 50016-2014（2018年版）

《氧气站设计规范》GB 50030-2013

医院提供的病房建筑图纸及用氧需求资料

三、系统选型

经综合评估医院规模、用氧需求及运营成本等因素，选用医用液氧中心供氧系统为主，汇流排中心供氧系统作为备用。

医用液氧中心供氧系统：储存量大，液氧纯度高，能持续稳定供应大量氧气，满足医院日常大规模用氧需求。

汇流排中心供氧系统：设备简单，在液氧系统故障或维护时可临时应急，确保不间断供氧。

四、系统组成

液氧供应部分

- 液氧储罐：选用[X]立方米的双层真空绝热液氧储罐，具备良好的保温性能，减少液氧蒸发损耗。

- 汽化器：配置*汽化器，将液氧转化为气态氧，满足医院不同时段的用氧流量需求。

- 减压装置：通过多级减压，将氧气压力精准调节至适宜病房使用的范围。

汇流排供应部分

- 氧气瓶组：准备[X]组氧气瓶，每组[X]瓶，保证备用氧气储量。

- 汇流排：采用自动切换汇流排，实现氧气瓶组之间的无缝切换，确保供氧连续性。

管道及终端部分

- 管道：选用*铜管，根据病房布局合理规划管道走向，确保氧气输送路径最短、阻力最小。

- 氧气终端：在每个病床床头安装插拔式快速自封氧气终端，操作便捷，密封性好。

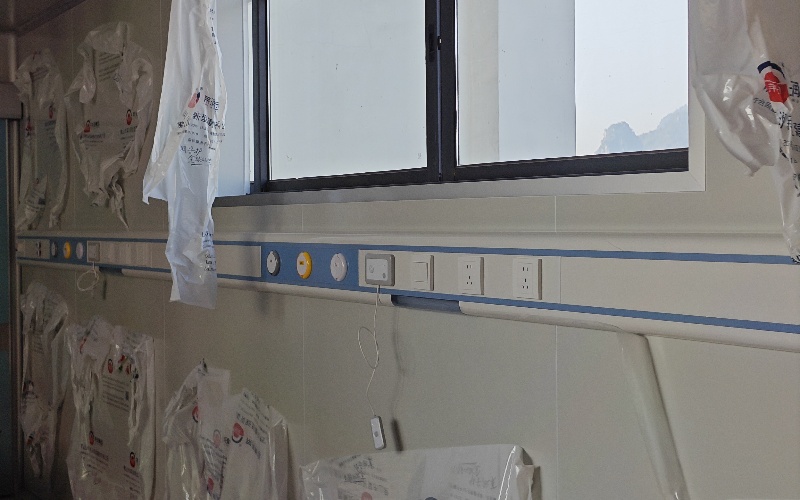

- 设备带：定制铝合金设备带，集成氧气终端、电源插座、呼叫按钮等功能，美观且实用。

五、布局设计

液氧站选址：设置在医院独立区域，远离火源、热源及人员密集场所，周边设置明显的安全警示标识。

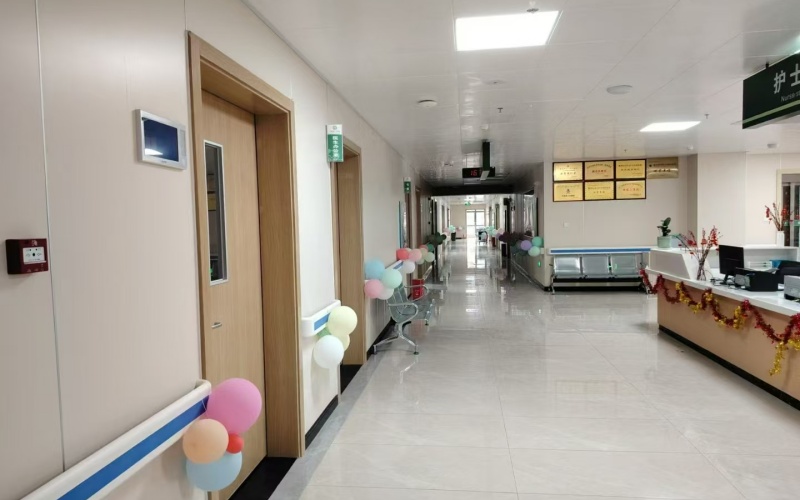

管道布局：沿病房走廊天花板内铺设主管道，分支管道通过竖向管井接入各病房，在病房内沿设备带隐蔽安装，确保整体布局美观、整齐，不影响病房空间利用。

六、安全措施

报警系统：安装氧气泄漏报警装置，实时监测氧气浓度，一旦超标立即发出声光报警信号。

接地保护：整个系统进行可靠的接地处理，防止静电积聚引发安全事故。

防火措施：液氧站及管道通过区域配备相应的灭火器材，如干粉灭火器、二氧化碳灭火器等，周边严禁烟火。

七、施工与验收

施工安排：由专业施工团队严格按照设计图纸和相关规范进行施工，合理安排施工进度，确保不影响医院正常运营。

验收标准：施工完成后，依据相关标准规范进行压力测试、气密性测试、流量测试等全面验收，各项指标合格后方可交付使用。

八、维护管理

建立维护档案：记录系统设备的采购、安装、调试、维护、维修等信息，便于跟踪设备运行状况。

定期巡检维护：安排专业技术人员定期对系统进行巡检，检查设备运行状态、管道连接情况等，及时发现并处理潜在问题。


应急处置预案：制定完善的应急处置预案，针对可能出现的氧气泄漏、设备故障等突发情况，明确应急处理流程和责任分工 。
